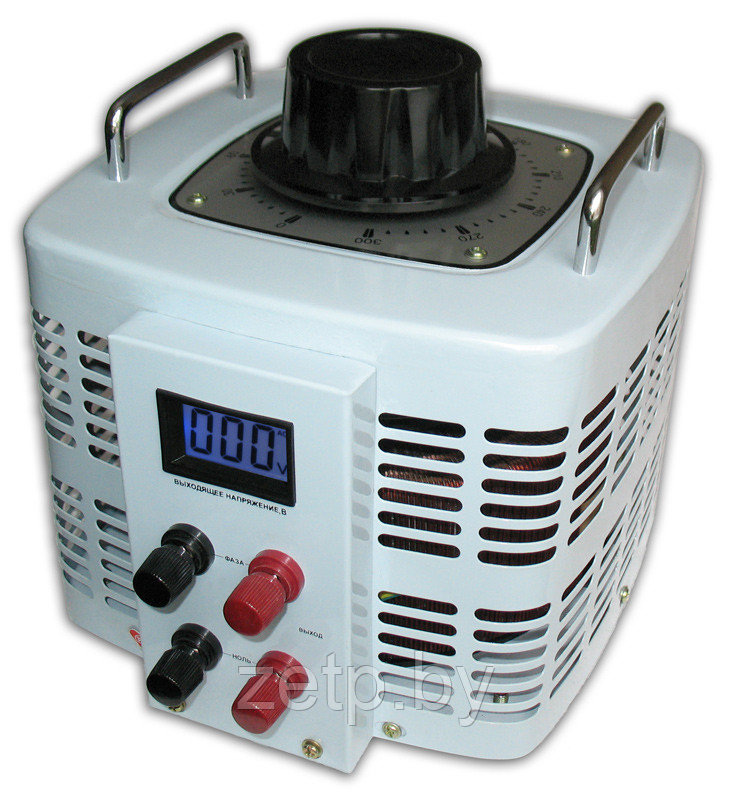

Регулируемые автотрансформаторы (ЛАТР) 2000 Ва

ЛАТР однофазный и трехфазный, ― предназначены для плавного регулирования однофазного напряжения и трехфазного напряжения.

Регулируемые автотрансформаторы (ЛАТР)

Соответствует требованиям :TP TC 004/2011 "О безопасности низковольтного оборудования"

TP/TC 020/2011 "Электромагнитная совместимость технических средств"

Регистрационный номер декларации о соответствии : ТС № RU Д-CN.АГ73.В.30444

Специальные регулируемые автотрансформаторы: ЛАТР однофазный и трехфазный, в дальнейшем именуемые ― «изделия», предназначены для плавного регулирования однофазного напряжения и трехфазного напряжения при питании от сети 220 или 380В соответственно, частотой 50 Гц, при использовании в качестве лабораторного автотрансформатора для наладки и тестирования различного электрооборудования.

Устройство и принцип действия

Однофазный автотрансформатор выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолировавнную) дорожку, обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящей угольной щетки.



Трехфазный автотрансформатор выполнен на трех тороидальных магнитопроводах с навитыми на них медными обмотками, соединенными по схеме «звезда».



ема включения трехфазного ЛАТР

Регулирование напряжения осуществляется за счет изменения коэффициента трансформации. При перемещении угольной щетки по обмотке автонрансформатора изменяется коэффициент трансформации и, как следствие, действующее значение выходного напряжения. При коэффициенте трансформации, равном 1, вся электрическая энергия из сети передается в нагрузку гальванически.



Электромагнитный узел изделия помещен в металлический корпус, обеспечивающий защиту от механических повреждений, повышенной загрязненности неизолированной дорожки обмотки и защищающий пользователя от высокого напряжения сети.





Условия эксплуатации


Режим работы
круглосуточный

Диапазон температур окружающей среды,oС
-5...+40

Относительная влажность воздуха при температуре 25°С не более, %
80

Атмосферное давление, кПа
86...106,5

Степень защиты по ГОСТ 14254-80
IP20 (не герметизирован)
