ЭЛИН–1 СЗ ВЛ

Описание

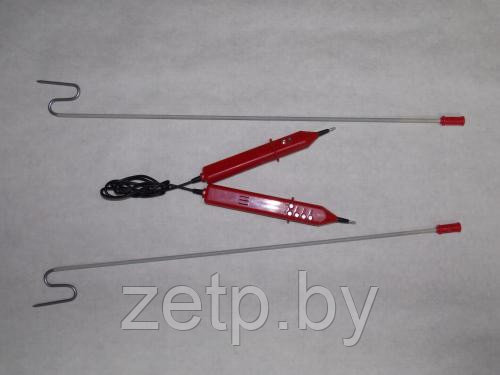

Указатель напряжения универсальный ЭЛИН-1СЗ ВЛ  светозвукового исполнения, двухполюсный предназначен для проверки наличия или отсутствия на­пряжения в электроустановках переменного тока частотой 50 Гц и постоянного тока напряжением 25-400 В, в условиях эксплуатации У1 ГОСТ 15150 (при температуре от +40°С до - 45°С и относительной влажности 98% при 25°С).

Отсутствие светозвукового сигнала и свечения светодиодов в обоих корпусах указателя, свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.

Указатель типа ЭЛИН-1СЗ ВЛ позволяет определить полярность постоянного напряжения, на что указывает свечение светодиода у знаков «+» или «-».
При проверке переменного напряжения светятся оба светодиода.
Корпус, имеющий на поверхности металлическую пластинку, предназначен также для определения «фазы» переменного напряжения, при этом необходимо касание рукой к металлической пластинке, в этом случае загорается газоразрядная лампа, находящаяся напротив светодиодов.
Частотой светозвуковых сигналов можно определить порядок проверяемого напряжения (127 В, 220В и 380В). При 127 В количество светозвуковых сигналов составляет 3-5 сигналов в секунду.
При 220 В - 6-10 в секунду,
При 380 В - 12-20 в секунду.
Диапазон рабочих напряжений, В
-постоянного тока 25-400
-переменного тока 25-400
Напряжение индикации (порог) В 25
Значение тока, протекающего через указатель при наибольшем значении
рабочего напряжения, мА, не более
-в однополюсном режиме 0,6
-в двухполюсном режиме 9
Габаритные размеры корпусов, мм, не более 220 x 36 x 24
Длина соединительного провода, мм, не менее 1000
Масса, кг, не более  0.15
