СНИК 6-10 (для воздушных линий)

Описание

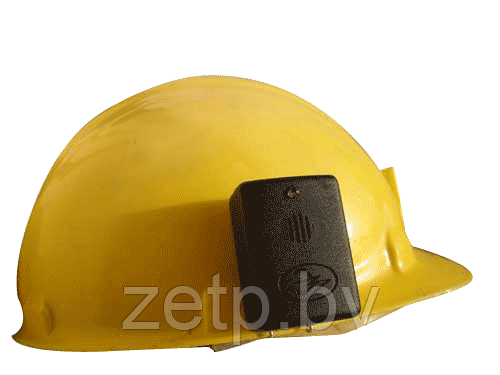

Сигнализатор напряжения индивидуальный касочный СНИК 6-10 предназначен для предупреждения персонала, работающего на воздушных линиях  электропередачи (ВЛ) о нахождении в потенциально опасной зоне,  из-за приближения к проводам, находящимся под напряжением 6 – 10 кВ на опасное расстояние − менее 2 м, при этом   чувствительность сигнализатора такова, что сигналы о наличии напряжения подаются только при   приближении оператора к проводам ВЛ (при подъеме на опоры ВЛ) и не подаются при нахождении   оператора на земле.
По требованию заказчика выпускается модификация сигнализатора для работы в  распредустройствах 6-10 кВ, при этом сигнализатор срабатывает только при открытой дверце ячейки.
Дистанция  срабатывания – не  менее 1м  от  токоведущей части.
Чувствительность сигнализатора (дистанция срабатывания) – расстояние между  сигнализатором, закрепленным на каске, одетой на голову электромонтера и ближайшим проводом, находящимся под напряжением, при котором возникает прерывистый свето-звуковой сигнал.
При напряжении линии 6  – 10 кВ дистанция срабатывания составляет не более 2 м и не менее 0.6 м.

Напряжение  питания  сигнализатора, В            3
Ток  потребления, не  более:
в  дежурном   режиме, мкА                  4
в  режиме  сигнализации, мА                4
Источник  питания  - один  литиевый  элемент  марки  СR 123A напряжением  3В, емкостью  1500 мА\ч.
Рабочий   диапазон  температур:                  от  -45ºС  до  +40ºС
Относительная  влажность  воздуха:              98%  при  температуре + 25ºС.
Габаритные  размеры  сигнализатора, мм           62 х 45 х 35
Масса  сигнализатора, кг, не  более              0,08

Низкая величина рабочего тока электрической схемы позволяет использовать сигнализатор   без замены элемента питания в течение всего срока эксплуатации - 10 лет.
